Jak skonfigurować statyw laboratoryjny do bezpiecznej pracy z chłodnicą i kolbą

W laboratorium podczas wymagającego procesu destylacji nawet drobne niedopatrzenie potrafi zrujnować całą pracę. Niestabilne zamocowanie chłodnicy do pręta pionowego często powoduje niebezpieczne przechylenie aparatu. Przerwanie ciągłości przepływu pary wymusza natychmiastową zmianę ustawienia, schłodzenie całości i ponowne mocowanie szklanych elementów. W praktyce laboratoryjnej, którą od lat obserwujemy w Chemland, odpowiednie przygotowanie stanowiska pracy stanowi fundament bezpieczeństwa. Właściwie dobrany osprzęt zapobiega takim incydentom, chroniąc cenne odczynniki i oszczędzając czas personelu.

Budowa i kluczowe parametry osprzętu laboratoryjnego

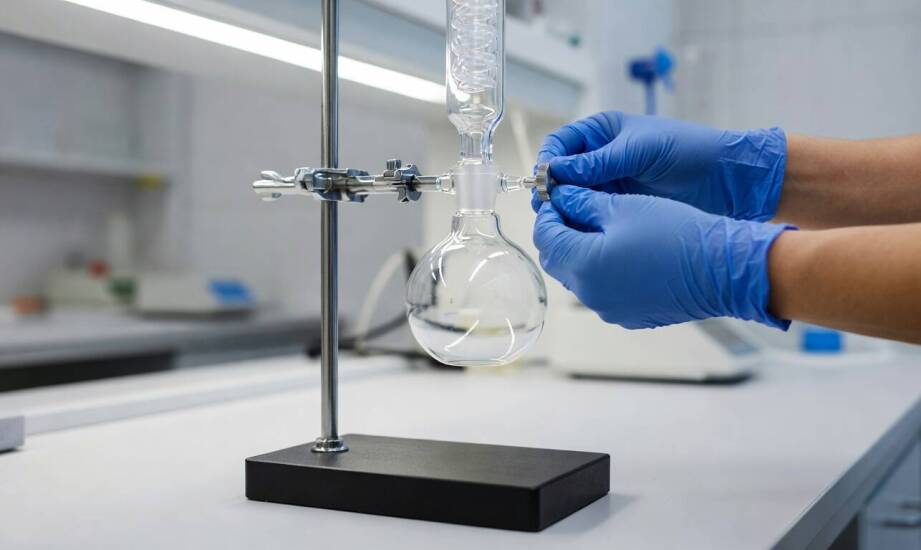

Prawidłowo ustawiony statyw chemiczny stanowi zintegrowany system asekuracyjny dla kruchego szkła. Konstrukcja opiera się na masywnej podstawie, która przenosi środek ciężkości całego układu blisko blatu. Podstawy wykonuje się najczęściej z ciężkich stopów metali lub twardego polipropylenu. Taka baza skutecznie zapobiega przypadkowemu przewróceniu stanowiska podczas pracy z obciążonymi naczyniami wieloszyjnymi. Z podstawy wyprowadzony jest pionowy pręt stalowy o grubości dopasowanej do planowanych obciążeń. Jego odpowiednia długość pozwala na elastyczne dopasowanie wysokości zawieszenia kolb i chłodnic do wymogów konkretnej procedury analitycznej.

Złącza i uchwyty bezpośrednio odpowiadają za integrację aparatury. Łapy oraz pierścienie mocuje się do pręta za pomocą uniwersalnych łączników krzyżowych, co daje pełną swobodę w regulacji kąta nachylenia. Zakres rozwarcia szczęk w łapach decyduje o bezpiecznej obsłudze różnych średnic szkła, od wąskich probówek po szerokie chłodnice kulowe. Siła chwytu wymaga odpowiedniego wyważenia. Zbyt mocny nacisk grozi pęknięciem szkła, natomiast zbyt słaby doprowadzi do wysunięcia się nagrzanej kolby. Producenci stosują specjalne gumowe lub korkowe nakładki na wewnętrzne strony szczęk. Zwiększają one tarcie i precyzyjnie amortyzują naprężenia mechaniczne.

W dobrze wyposażonym laboratorium wykorzystuje się różne rodzaje akcesoriów mocujących:

• klasyczne łapy trójpalczaste do chwytów uniwersalnych,
• szerokie łapy czteropalczaste przeznaczone do chłodnic,
• zamknięte pierścienie wspierające do stabilizacji lejków,
• uchwyty sprężynowe przystosowane do wąskich biuret.

Konfiguracja zestawów analitycznych i warunki pracy

Złożone procesy separacji cieczy wymagają bardzo stabilnego podparcia na kilku niezależnych punktach. W klasycznym zestawie destylacyjnym kolbę z mieszaniną wyjściową mocuje się solidną łapą do pręta pierwszego statywu. Tuż pod nią umieszcza się pierścień podtrzymujący czaszę grzejną. Chłodnicę doczepia się do drugiego masztu za pomocą szerokiej łapy czteropalczastej. Wlot szkła musi idealnie licować się z wylotem pary z kolby bazowej. Odbieralnik destylatu często spoczywa na trzecim elemencie podpierającym. Rozbicie punktów podparcia odciąża delikatne szlify szklane i utrzymuje bezwzględny pion układu nawet podczas długotrwałego wrzenia roztworu.

Przygotowanie stanowiska do oddzielania osadów wymaga innego podejścia. Podczas sączenia pod zmniejszonym ciśnieniem ciężki lejek Büchnera osadza się na pierścieniu wspierającym, natomiast kolbę ssącą stabilizuje się dodatkową łapą. Eliminuje to ryzyko gwałtownego przewrócenia szkła w momencie uruchomienia pompy próżniowej. Z kolei w analizie miareczkowej liczy się powtarzalność. Biuretę chwyta się specjalnym uchwytem sprężynowym, dzięki czemu analityk może swobodnie i bezpiecznie operować kranikiem nad zlewką bez wywoływania drgań całego układu.

Każdy statyw chemiczny musi bezawaryjnie funkcjonować w trudnym środowisku. Bezpośrednie sąsiedztwo parujących kwasów, agresywnych rozpuszczalników oraz ciągła wilgoć stanowią wyzwanie dla metalu. Elementy wykonane ze stali kwasoodpornej oraz bazy pokryte ochronną warstwą polimerów długo zachowują pierwotne właściwości mechaniczne. Regularne zmywanie osadów solnych ze śrub zaciskowych zapobiega zapiekaniu się gwintów i ułatwia szybkie korekty ustawienia podczas eksperymentu.

Dobór odpowiednich punktów podparcia zawsze zależy od stopnia skomplikowania planowanych badań. Prosty układ z pojedynczym prętem doskonale sprawdza się podczas rutynowego ogrzewania niewielkich objętości cieczy lub szybkich testów. Znacznie szersza konfiguracja, wykorzystująca kilka niezależnych baz i specjalistyczne zaciski, staje się wymogiem przy wieloetapowej destylacji próżniowej. Starannie zaplanowane usztywnienie połączeń szlifowych zapobiega kosztownym awariom aparatury i bezpośrednio przekłada się na dokładność uzyskiwanych wyników. Stabilność całego środowiska to warunek bezbłędnej analityki.
