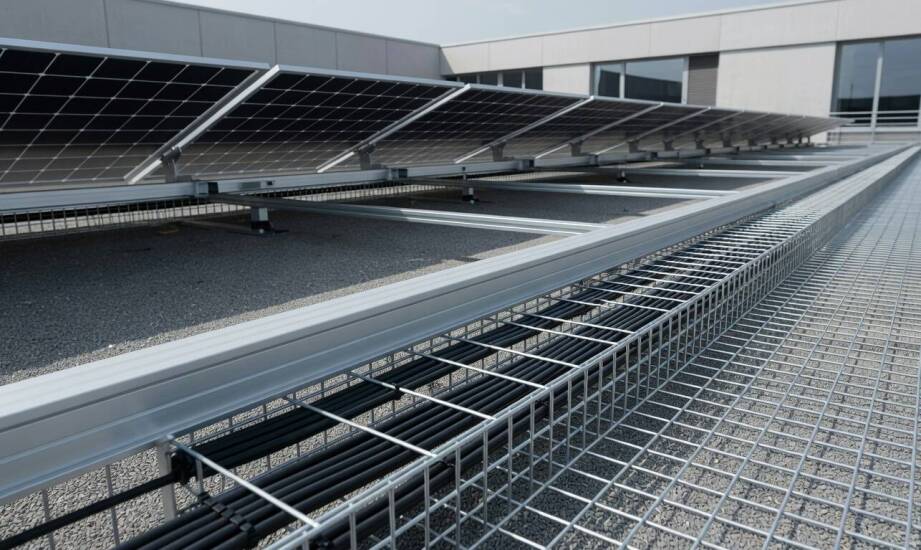

Jak konstrukcja wsporcza PV wpływa na prowadzenie i ochronę kabli

Dobór szkieletu pod moduły fotowoltaiczne determinuje sposób prowadzenia całego okablowania. Ta jedna decyzja projektowa warunkuje nośność tras kablowych, szybkość dostępu serwisowego oraz ochronę przewodów przed uszkodzeniami mechanicznymi i wysoką temperaturą. Ścisła integracja planowania przebiegu kabli z układem punktów podporowych pozwala uniknąć poważnych awarii prądowych na etapie wieloletniej eksploatacji. Prawidłowo zaprojektowany system mocowań chroni izolację przed szybką degradacją, zapewniając ciągłość przesyłu wyprodukowanej energii. Inżynierowie muszą brać pod uwagę szereg zmiennych środowiskowych, które wpływają na zachowanie metali i tworzyw sztucznych na otwartej przestrzeni.

Wpływ szkieletu montażowego na wyznaczanie przebiegu kabli

Punkty mocowania paneli, ostre krawędzie profili stalowych oraz strefy przejść przez połać dachu wyznaczają sztywne granice dla przebiegu tras kablowych. Stabilne konstrukcje do fotowoltaiki tworzą rozbudowaną sieć belek i wsporników, które wymuszają na instalatorach prowadzenie przewodów wzdłuż ściśle określonych osi roboczych. Każda nieplanowana zmiana kierunku korytek wymaga użycia specjalistycznych łączników kątowych, co podnosi koszty materiałowe i wydłuża czas wykonania prac. Instalacje naziemne dodatkowo komplikują ten proces montażowy. Główne podpory, stężenia ukośne i bloki fundamentowe blokują najkrótsze ścieżki przesyłu, wymuszając tworzenie skomplikowanych obejść lub bezpieczne podnoszenie wiązek kablowych na wyższy poziom.

Lekceważenie tych barier architektonicznych na etapie projektowania generuje potężne problemy techniczne dla całej farmy słonecznej. Montażyści często zapominają, że ostre krawędzie ciętych profili stalowych stanowią bezpośrednie zagrożenie dla miękkich powłok kablowych z polichlorku winylu. Przewody przeciągane w bezpośrednim kontakcie z nieosłoniętymi profilami aluminiowymi ulegają powolnym, ale nieodwracalnym przetarciom. Ciągłe wibracje wywoływane przez wiatr oraz naturalna rozszerzalność cieplna materiałów bezlitośnie niszczą zewnętrzną izolację. Taki stan rzeczy bezpośrednio zwiększa ryzyko wystąpienia groźnych łuków elektrycznych, które mogą prowadzić do pożaru dachu. Serwisanci próbujący szybko zlokalizować usterkę zazwyczaj nie mogą dotrzeć do uszkodzonych odcinków, gdy grube kable tkwią ściśnięte w ciasnych szczelinach szkieletu dachowego.

Wymagania pożarowe i dobór systemowych tras kablowych

Normy pożarowe, szczególnie te opisujące klasy odporności E30 i E90, rygorystycznie określają zasady bezpiecznego prowadzenia okablowania w obiektach przemysłowych i komercyjnych. Zgodnie z wytycznymi normy DIN 4102-12, utrzymanie ciągłości obwodu z certyfikatem E90 wymaga rygorystycznego montażu punktów podparcia co 1250 milimetrów. Taki wymóg techniczny bezpośrednio rzutuje na wybór konkretnych korytek siatkowych lub ciężkich drabinek kablowych stosowanych w danych strefach. Ciężar właściwy grubych kabli miedzianych zmusza ekipy wykonawcze do stosowania masywnych wsporników ściennych oraz sufitowych. Elementy te muszą stabilnie spoczywać na głównych profilach nośnych szkieletu, aby nie uległy odkształceniom pod wpływem ekstremalnie wysokich temperatur podczas ewentualnego pożaru. W przypadku instalacji wyprowadzanych bezpośrednio do gruntu, standardy N-SEP-E-004 nakazują zagłębienie głównych przewodów na poziomie 50-80 centymetrów pod ziemią.

Zabezpieczenie całej infrastruktury solarnej wymusza zastosowanie certyfikowanych korytek, wzmocnionych drabinek drutowych oraz precyzyjnie dopasowanych zawiesi. Prawidłowy dobór szerokości i głębokości tras pozwala na swobodne ułożenie kabli z zachowaniem wymaganych odstępów izolacyjnych między poszczególnymi obwodami prądu stałego i zmiennego. Odpowiednie rozmieszczenie tych metalowych części pozwala na całkowite odsunięcie wrażliwych przewodów od ostrych stalowych krawędzi ram. Poważne błędy w układaniu wielometrowych ciągów po zainstalowaniu samych modułów wywołują bardzo kosztowne komplikacje w kolejnych sezonach. Niewłaściwie wyprofilowane przejścia powodują zastoiny wody opadowej w peszlach oraz generują niebezpieczne naprężenia mechaniczne złączek w trakcie silnych mrozów. Degradacja miedzianych żył oraz styków postępuje wtedy znacznie szybciej, drastycznie skracając czas bezawaryjnej i rentownej pracy systemu fotowoltaicznego.

Długoterminowe planowanie infrastruktury solarnej

Projektowanie wysoce wydajnych farm słonecznych i rozbudowanych instalacji dachowych opiera się na pełnej spójności między szkieletem nośnym a architekturą okablowania. Prawidłowo poprowadzona i solidnie podparta trasa kablowa chroni przewody przed zniszczeniem mechanicznym, a jednocześnie znacznie ułatwia cykliczne przeglądy serwisowe. Produkcja tak precyzyjnych i wytrzymałych systemów mocowań wymaga ogromnego doświadczenia w obróbce metali oraz doskonałej znajomości wytycznych przeciwpożarowych. Polski producent, firma BAKS, dostarcza branży budowlanej i instalatorom zaawansowane korytka siatkowe, drabinki ogniowe oraz profesjonalne stalowe profile. Opieranie inwestycji na sprawdzonych rozwiązaniach montażowych, które można łatwo zintegrować w autorskim programie BAKSCAD, gwarantuje oddanie do użytku bezpiecznej infrastruktury energetycznej na kolejne dziesięciolecia pracy.
