Jak dobrać klasę obciążenia i sposób osadzenia koryt odwodnieniowych do dróg, parkingów i garaży

Niewłaściwie dopasowane systemy odprowadzania wody opadowej rzadko dają o sobie znać bezpośrednio po zakończeniu prac budowlanych. Ich rzeczywista wytrzymałość jest weryfikowana dopiero podczas intensywnego użytkowania nawierzchni oraz przy gwałtownych zmianach warunków atmosferycznych. Źle dobrane korytka pękają pod naciskiem kół, ruszty ulegają trwałym odkształceniom, a brak odpowiednich spadków uniemożliwia sprawny odpływ cieczy. Inwestorzy i wykonawcy często skupiają się wyłącznie na przepustowości hydraulicznej. Zapominają przy tym, że parametry mechaniczne i jakość podłoża decydują o bezawaryjnej pracy całej infrastruktury przez kolejne dekady. Awarie układów odwadniających prowadzą do powstawania rozległych zastoisk wodnych, które bezpośrednio zagrażają bezpieczeństwu użytkowników dróg i przyspieszają degradację nawierzchni bitumicznych.

Wymagania normowe a rzeczywiste warunki ruchu

Podstawowym kryterium doboru elementów odwadniających jest norma PN-EN 1433. Dokument ten dzieli produkty na sześć głównych klas, przypisując im konkretne wartości dopuszczalnego nacisku próbnego wyrażone w kiloniutonach. Klasa A15 przenosi obciążenia statyczne do 15 kN i sprawdza się wyłącznie na ścieżkach rowerowych oraz chodnikach. Elementy o oznaczeniu B125 są przeznaczone do stref ruchu pieszego oraz prywatnych parkingów dla samochodów osobowych. W przypadku obszarów przykrawężnikowych projektanci sięgają po rozwiązania w klasie C250. Główne ciągi komunikacyjne wymagają już zastosowania systemów D400, które bezpiecznie znoszą nacisk pojazdów ciężarowych.

Podczas certyfikacji laboratoryjnej prasy hydrauliczne symulują skrajne obciążenia punktowe. Procedura ta daje inżynierom pewność, że konkretny odlew wytrzyma normatywne warunki pracy. Znajomość klasyfikacji to jednak zaledwie wstęp do właściwego wymiarowania. Obowiązujące przepisy budowlane nie zwalniają projektanta z konieczności dokładnej analizy specyfiki danego placu manewrowego. Profesjonalnie zaprojektowane odwodnienia liniowe muszą radzić sobie nie tylko ze statycznym ciężarem uśpionego pojazdu, ale przede wszystkim ze niszczącymi siłami dynamicznymi. Na ruchliwych ulicach systematyczne hamowanie i przyspieszanie ciężarówek generuje potężne naprężenia wzdłużne.

Na ciasnych parkingach komercyjnych największym zagrożeniem technicznym jest z kolei częste skręcanie kół w miejscu. Manewry tego typu wymuszają zastosowanie korytek o wyższych parametrach wytrzymałościowych, nierzadko przewyższających minimalne wytyczne katalogowe. Szczególnie wymagającym środowiskiem są wielopoziomowe hale garażowe. Cykliczne dostawy towarów obsługiwane przez wózki widłowe wprowadzają drgania, które skutecznie niszczą najsłabsze ogniwa systemu. Inżynierowie chętnie stosują tam korytka z betonu polimerowego w klasach od D400 do E600. Tradycyjne odpowiedniki cementowe wykazują doskonałą odporność na ściskanie, ale nowoczesne mieszanki z dodatkiem żywic syntetycznych znacząco obniżają wagę segmentów, ułatwiając układanie długich ciągów.

Techniczne aspekty osadzania korytek odwadniających

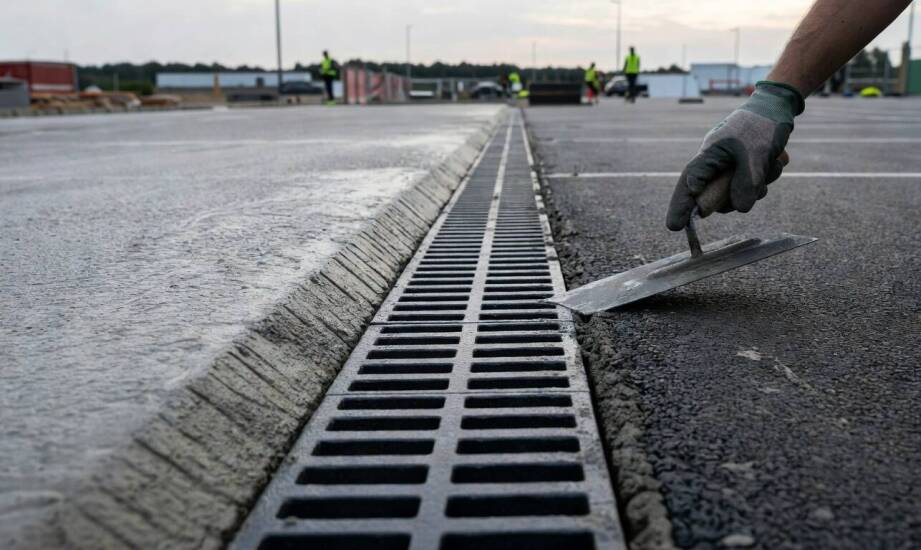

Nawet najwyższa klasa nośności nie zrekompensuje błędów popełnionych na etapie wbudowywania elementów w przygotowaną nawierzchnię. Żywotność instalacji grawitacyjnej opiera się w głównej mierze na jakości wykonanego podparcia bocznego oraz ławy fundamentowej. Konstrukcja wymaga zastosowania betonu klasy minimum C20/25, który musi szczelnie otulać korytko na grubość kilkunastu centymetrów z obu stron. Tylko w ten sposób boczne wektory sił są bezpiecznie przenoszone na grunt, co chroni cienkie ścianki kanału przed spękaniem. Istotna pozostaje również precyzyjna głębokość wykopu, uwzględniająca wysokość koryta i niezbędną warstwę suchej podsypki wyrównującej.

Wykonawcy regularnie bagatelizują kwestię prawidłowego zabezpieczenia styków. Łączenie poszczególnych modułów betonowych wymusza użycie mrozoodpornej zaprawy klejowej nakładanej bezpośrednio na felce montażowe. Szczelna spoina całkowicie eliminuje zjawisko podmywania podbudowy przez wodę uciekającą ze szczelin. Powszechnym niedopatrzeniem bywa także rezygnacja z profili dylatacyjnych w sąsiadujących płytach jezdnych. Brak kompensacji ruchów termicznych nawierzchni prowadzi do błyskawicznego kruszenia się stykających krawędzi. Solidny ruszt żeliwny powinien zawsze znajdować się około 3-5 milimetrów poniżej linii otaczającego terenu. Zlicowanie go z poziomem asfaltu drastycznie zwiększa prawdopodobieństwo wyrwania elementu przez ciężkie pługi śnieżne w okresie zimowym.

Szczególną uwagę przywiązuje się do mechanizmu ryglowania wierzchnich przykryć. Sztywne mocowanie rusztu za pomocą ocynkowanych śrub blokuje jego wyskakiwanie z ramy pod wpływem ssania aerodynamicznego generowanego przez szybko jadące opony. Z kolei zachowanie podłużnego spadku wykopu na poziomie 0,5-2% wymusza grawitacyjny spływ cieczy w kierunku wpustów. Równie ważna jest dostępność rewizyjna. Zbierający się piasek, liście i błoto systematycznie zmniejszają przekrój czynny kanału. Kompletne systemy wyposaża się w pojemne studzienki osadnikowe oraz łatwe do demontażu ruszty, aby ekipy techniczne mogły sprawnie czyścić wnętrze wodą pod wysokim ciśnieniem.

Zagwarantowanie bezpieczeństwa na utwardzonych placach wymaga kompleksowego spojrzenia na gospodarkę wodami opadowymi. Właściwa kategoryzacja obciążeń fizycznych, staranna analiza natężenia ruchu oraz bezbłędne wylanie pasa fundamentowego stanowią nierozerwalny łańcuch technologiczny. Uproszczenia na którymkolwiek z tych etapów owocują zazwyczaj pękaniem struktury nawierzchni i blokowaniem ciągów komunikacyjnych. Producent AS PPH Odwodnienia Liniowe od ponad czterdziestu lat dostarcza na krajowy rynek specjalistyczne rozwiązania infrastrukturalne zgodne z wytycznymi normy PN-EN 1433. W piaseczyńskim zakładzie powstają sprawdzone systemy korytek oraz studzienek przeznaczone dla nowoczesnego budownictwa drogowego. Przedsiębiorstwo kontroluje procesy odlewnicze rygorystycznymi badaniami laboratoryjnymi, co pozwala obejmować dostarczane wyroby pięcioletnimi okresami gwarancyjnymi. Systematyczne serwisowanie tak przygotowanej infrastruktury zabezpiecza dany teren przed zgubnymi skutkami nagłych ulew.
