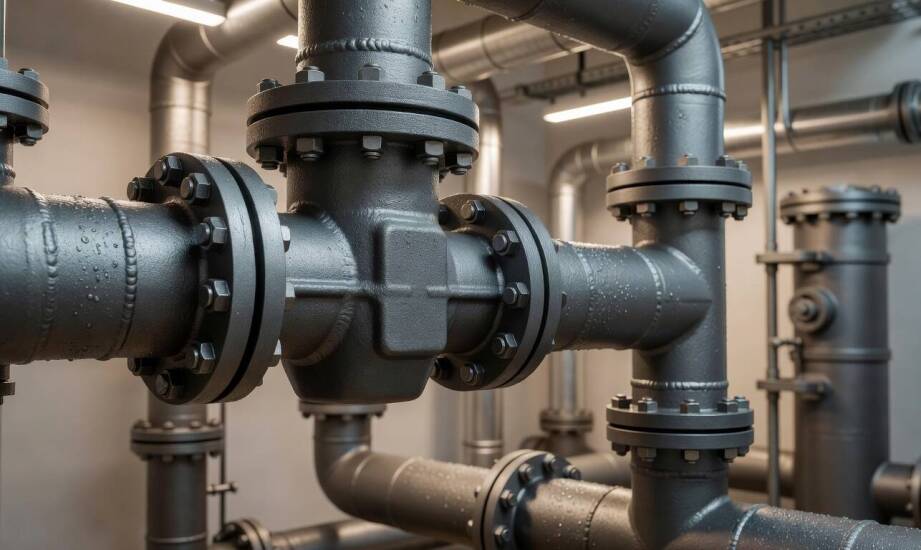

Co dzieje się wewnątrz zaworu klapowego, gdy przepływ odwraca się w instalacji przemysłowej

Nagłe zatrzymanie pomp lub sprężarek w instalacjach przemysłowych wywołuje natychmiastową zmianę warunków pracy całego układu. Tłoczone medium traci swój pierwotny pęd i zaczyna gwałtownie cofać się w stronę źródła zasilania pod wpływem grawitacji oraz naturalnego wyrównywania ciśnień wewnątrz rurociągu. Taka sytuacja stwarza bezpośrednie zagrożenie dla drogich urządzeń wirnikowych. Rozpędzona ciecz uderza w łopatki wyłączonych pomp, co prowadzi do pęknięć i nieodwracalnych uszkodzeń mechanicznych. Cofa się również zanieczyszczona woda, stwarzając ryzyko skażenia czystych odcinków sieci. Elementem, który w ułamku sekundy odcina drogę powrotną, jest mechanizm zwrotny. Zabezpieczenie działa całkowicie automatycznie, wykorzystując do swojego uruchomienia wyłącznie elementarne prawa fizyki przepływu.

Jak różnica ciśnień steruje odcięciem przepływu?

Zabezpieczający rurociąg zawór klapowy opiera swoją budowę na masywnym korpusie, wewnątrz którego znajduje się wyprofilowane gniazdo uszczelniające oraz ruchoma klapa zawieszona na trwałej osi. Element roboczy ma najczęściej kształt solidnego, płaskiego dysku. W pozycji spoczynkowej metalowy talerz szczelnie przylega do gniazda. Kiedy pompy tłoczą ciecz, rosnące ciśnienie medium przed armaturą unosi klapę i otwiera swobodną drogę dla strumienia. Oś obrotu umiejscowiona jest nieco powyżej głównego światła rury. Pozwala to dyskowi odchylić się w górę, niemal równolegle do płaszczyzny przemieszczającej się cieczy.

Specyficzna geometria korpusu gwarantuje bardzo niskie opory instalacji przy pełnym otwarciu elementu roboczego. Przekrój czynny urządzenia zbliża się wtedy do nominalnej średnicy samego rurociągu. Szybko płynące medium wytwarza dużą siłę unoszącą, która stabilizuje pozycję otwartej klapy i zapobiega jej trzepotaniu. Jeśli jednak wydajność pomp spada, dysk zaczyna powoli opadać pod wpływem własnego ciężaru. Odwrócenie kierunku przepływu całkowicie dociska element roboczy do uszczelki. Siła docisku rośnie wprost proporcjonalnie do naporu cofającej się wody, zapewniając pełną szczelność układu bez udziału zewnętrznych siłowników czy napędów elektrycznych. Skuteczność tego domknięcia zależy od braku zanieczyszczeń w cieczy. Odpowiednio dobrane filtry kołnierzowe wychwytują wcześniej stałe drobiny, chroniąc przylgnie przed zarysowaniem.

Wytrzymałość całego podzespołu opiera się na jakości odlewu. W wodociągach królują zazwyczaj żeliwne elementy z powłokami epoksydowymi, chroniącymi przed korozją. Z kolei w gazownictwie i przemyśle chemicznym, gdzie warunki pracy są znacznie bardziej agresywne, stosuje się przeważnie masywną stal węglową lub kwasoodporną. Wykorzystany surowiec musi wytrzymać gigantyczne obciążenia naprężeniowe w chwili, gdy zablokowana ciecz próbuje cofnąć się rurociągiem z pełną siłą.

Ograniczenia mechanizmu i ryzykowne błędy montażowe

Dynamika pracy dysku na zawiasie mocno różni się od alternatywnych rozwiązań stosowanych w przemyśle. W zestawieniu z elementami kulowymi lub grzybkowymi, opadająca na zawiasie klapa potrzebuje nieco więcej czasu na pełne odcięcie strumienia. Bezwładność ciężkiego metalowego talerza stwarza pewne ryzyko uderzenia hydraulicznego, zwłaszcza w mocno obciążonych układach wysokociśnieniowych. Wersje sprężynowe zamykają przekrój ułamek sekundy szybciej, jednak generują stały opór dla tłoczących pomp. Z kolei armatura wykorzystująca swobodną kulę wykazuje znacznie większą odporność na szlam, ponieważ brak osi obrotu eliminuje problem wrażliwego punktu podparcia.

Wybór pomiędzy mechanizmem na zawiasie a modelem sprężynowym zależy wprost od ilości wolnego miejsca w zakładzie. Zawory sprężynowe można montować na pionowych i poziomych odcinkach rur bez większych ograniczeń. Zablokowanie ruchu opadającego dysku uniemożliwia instalację klapy w rurociągach, gdzie medium płynie z góry na dół. Mechanika działania wymaga oparcia grawitacyjnego, co zawęża możliwości przestrzenne projektantów instalacji sanitarnych.

Długotrwała eksploatacja rurociągów obnaża specyficzne słabości układów wahliwych. Agresywne osady chemiczne i drobiny rdzy odkładają się w okolicach gniazda uszczelniającego. Nawarstwiony brud uniemożliwia równe przyleganie dysku i powoduje niebezpieczne nieszczelności przy przepływie zwrotnym. Mocno destrukcyjnym czynnikiem są również silne pulsacje tłoczonego medium. Nieustanne wahania ciśnienia wywołują wibracje otwartej klapy, co błyskawicznie ściera metalową oś i prowadzi do wykrzywienia mechanizmu.

Problemy z prawidłowym odcięciem cieczy często wynikają z pośpiechu podczas układania infrastruktury. Poważnym uchybieniem instalatorów jest montaż korpusu w orientacji niezgodnej z kierunkiem tłoczenia, co od razu trwale blokuje cały rurociąg. Równie groźne okazuje się instalowanie urządzenia tuż za pompą, kolanem lub trójnikiem. Silne zawirowania hydrodynamiczne w strefach zaburzonego przepływu rzucają dyskiem o ścianki korpusu, całkowicie uniemożliwiając stabilną pracę układu.

Automatyczne zatrzymanie cofającego się medium to krytyczny fundament bezpieczeństwa każdej instalacji ciśnieniowej. Konstrukcje z odchylanym dyskiem stanowią optymalny wybór dla stabilnych sieci wodociągowych o jednokierunkowym charakterze pracy. Ich znikome dławienie ciśnienia redukuje koszty energii zużywanej przez pompy obiegowe na przestrzeni wielu lat. Barierą pozostają natomiast aplikacje charakteryzujące się silnymi uderzeniami ciśnienia oraz brudnymi cieczami. Projektanci sieci przemysłowych i wykonawcy zaopatrujący się w hurtowni TRO-INSTAL-BIS precyzyjnie analizują parametry robocze przed wyborem konkretnej technologii zabezpieczającej. Dobór odpowiedniego korpusu, uzupełniony o separację zanieczyszczeń, gwarantuje bezawaryjną pracę systemu bez ryzyka zniszczenia kluczowych urządzeń.
